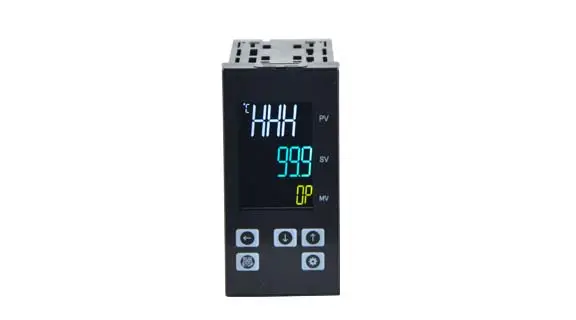

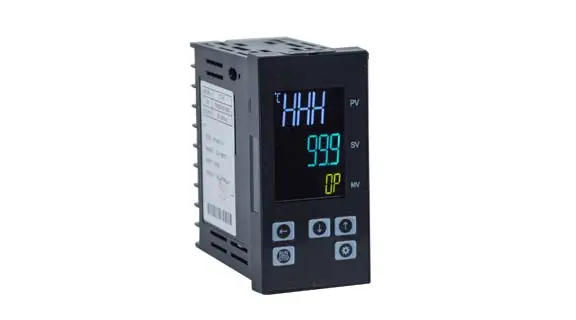

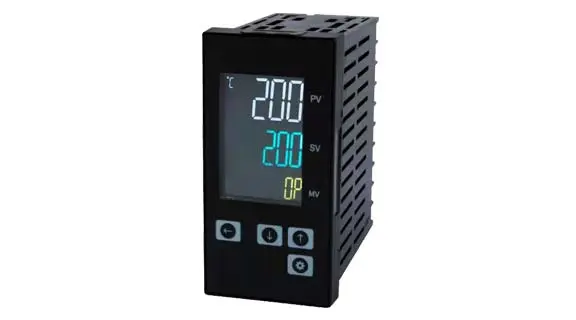

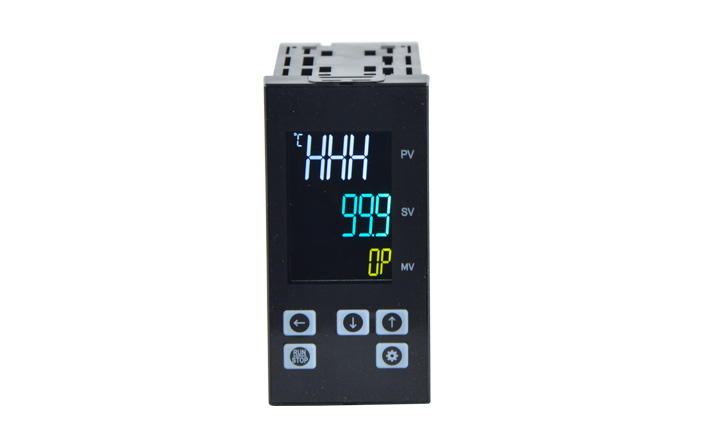

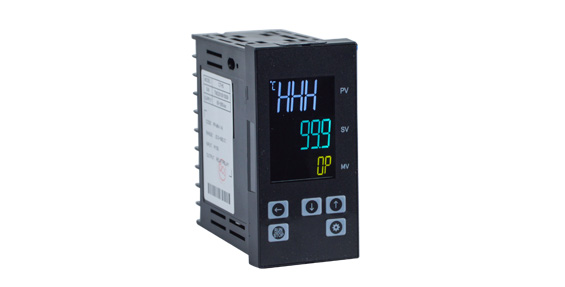

Der Panel-Mount-Controller der Tinko CTH-Serie ist ein branchen führender PID-Controller, der eine optimale Leistung mit einfachen Steuer-und Menü funktionen ohne komplexe Funktionen ermöglicht. Es ist ideal für grundlegende Anwendungen und Nutzungs stufen geeignet. Es kann als PID-Prozess regler oder als EIN/AUS-Temperatur regler bestellt werden.
PID Auto Tuning, manuelle Steuerung
Dual-LCD-Display
Hohe Genauigkeit und Auflösung
Sensor bruch, Rückwärts gang, Kurz alarm
Heizung Pausen alarm
Optionaler Relais alarm ausgang
RS485 Kommunikation optional
| Strom versorgung | AC85 ~ 265V, 50/60Hz |
| Genauigkeit | ± 0,5% F.S. |
| Sensor-Input | Thermo element (K, E, J, T) |
| RTD (Pt100) | |
| Anzeige einheit | Dual 3-stelliges LCD |
| Auflösung | 1 °C/0,1 °C |
| Ausgabe modus | Relais kontakt, AC250V/3A |
| SSR-Antrieb (Spannungs impuls) | |
| DC. 4 ~ 20mA | |
| Alarm ausgang | Relais kontakt, AC250V/3A |
| Arbeits umgebung | 0 ~ 50 °C, 25 ~ 85% RH |
| Panel-Größe (mm) | 48*96 |
C T H - £ F £ £ £ £ - £ £ £ £ £ £ - £ - C C C
(1) (2) (3) (4) (5)
(1) Frontplatte Größe (W× H, mm)
5: 48*96
(2) Eingangs signal & Reichweite
K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)
T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19,9 ~ 99,9 °C)
(3) Steuer ausgabe
M: Relais kontakt (AC250V, 3A) V: SSR-Antrieb (Spannungs impuls)
8: DC.4-20mA
(4) Alarm ausgabe
Blank: Keine M: 1 x Relais kontakt (AC250V, 3A)
MM: 2 x Relais kontakt (AC250V, 3A) MMM: 3 x Relais kontakt (AC250V, 3A)
(5) Kommunikation
C1: RS485 Kommunikation Leer: Keine
